4 S※手动换向阀

说明：

手动换向阀是手动杠杆操作的方向控制阀门，在液压系统中起换向(改变液流方向)和开关(接通或切断液流)作用。

用手操纵杠杆推动阀芯相对阀体移动，从而改变P口(进油口)，A、B口(工作油口)，T口(回油口)之间液流方向。

阀芯在阀体内的定位方式有弹簧钢球定位和弹簧自动复位两种。

根据阀芯在阀体内停留的工作位置可分二位和三位。三位四通换向阀当阀芯处于左位或右位时液流方向分别为交叉相通(P口-÷B口，A口一T口)或直通(P口-÷A口，B口_+T口)，阀芯中位时有各种通油形式(即滑阀机能)。二位四通换向阀只有左位或

右位，中间过渡位置也可以有各种通油形式。

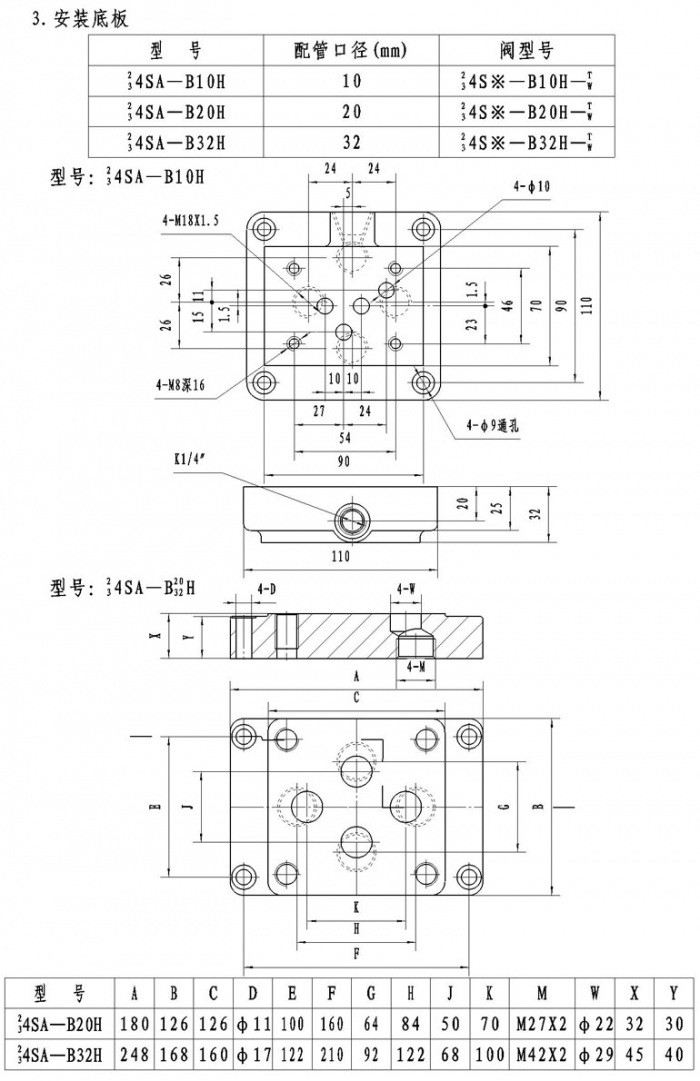

本厂生产的换向阀；4s※一：1 0H一：不带防尘圈，；4s※一：2 0H一：，；4s※一：32H一：带有防尘圈。

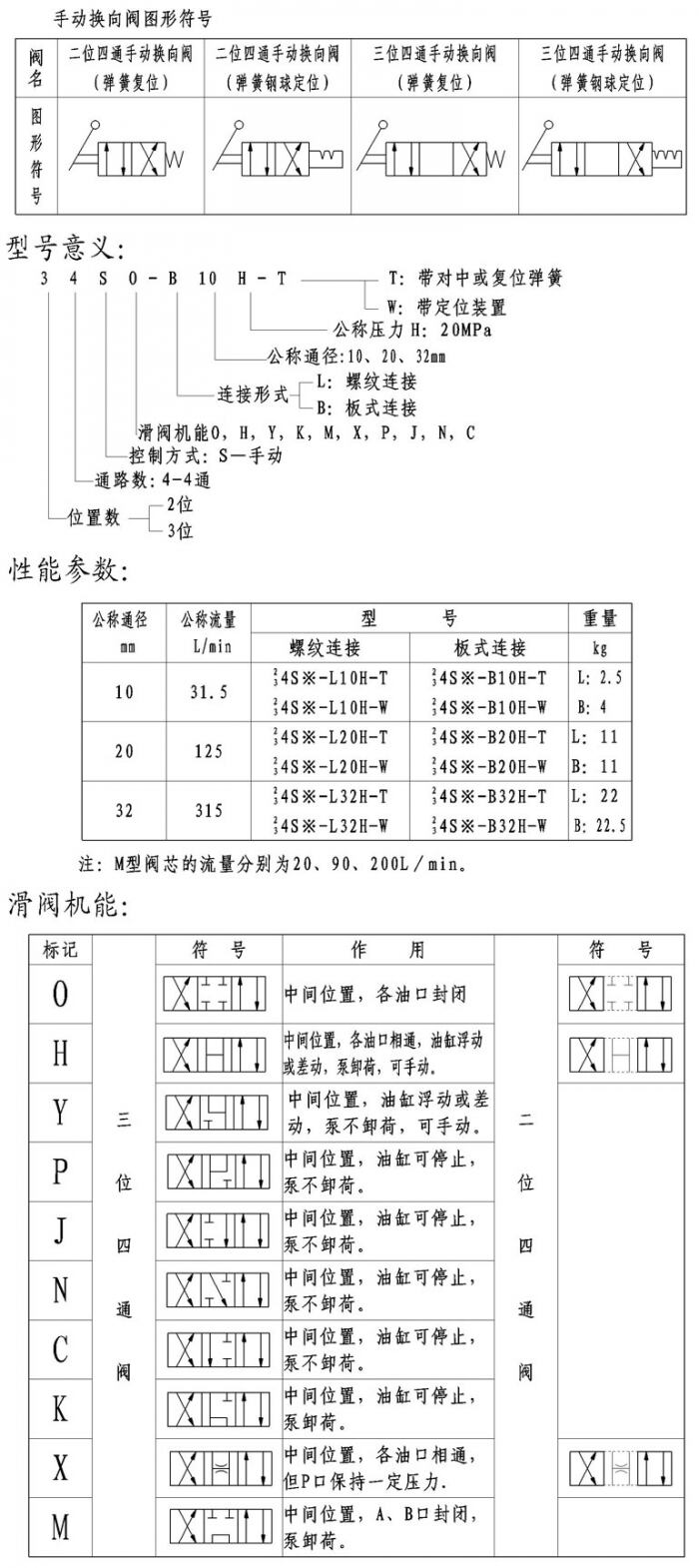

手动换向阀图形符号
