说明：

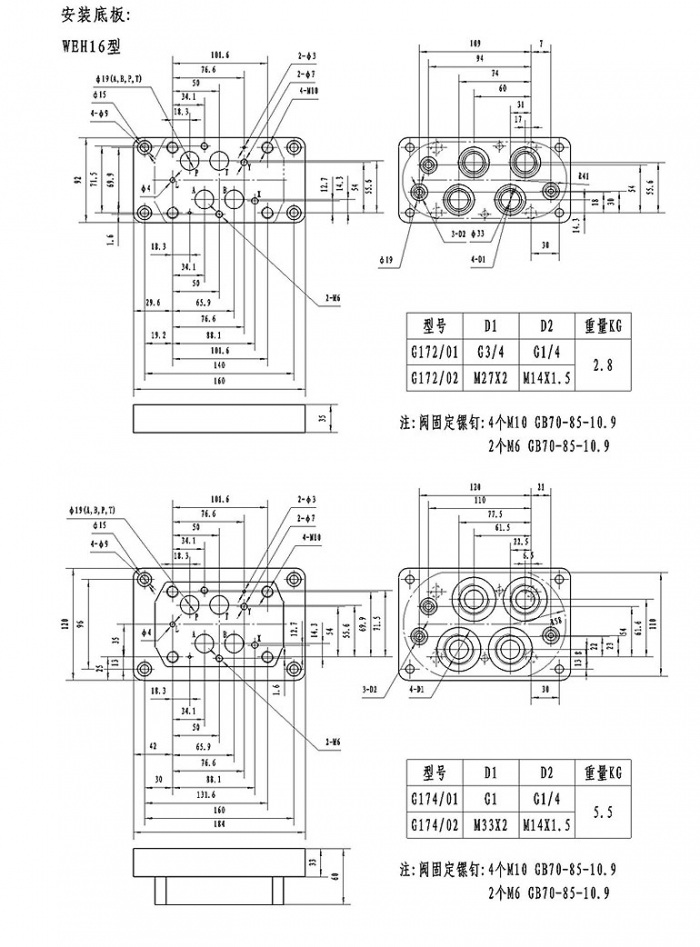

wEH型电液换向阀是用电磁阀为先导控制的换向阀，它采用板式连接，其连接尺寸符合DIN2434 OA标准。它有许多不同的性能和附加装置可供选择。

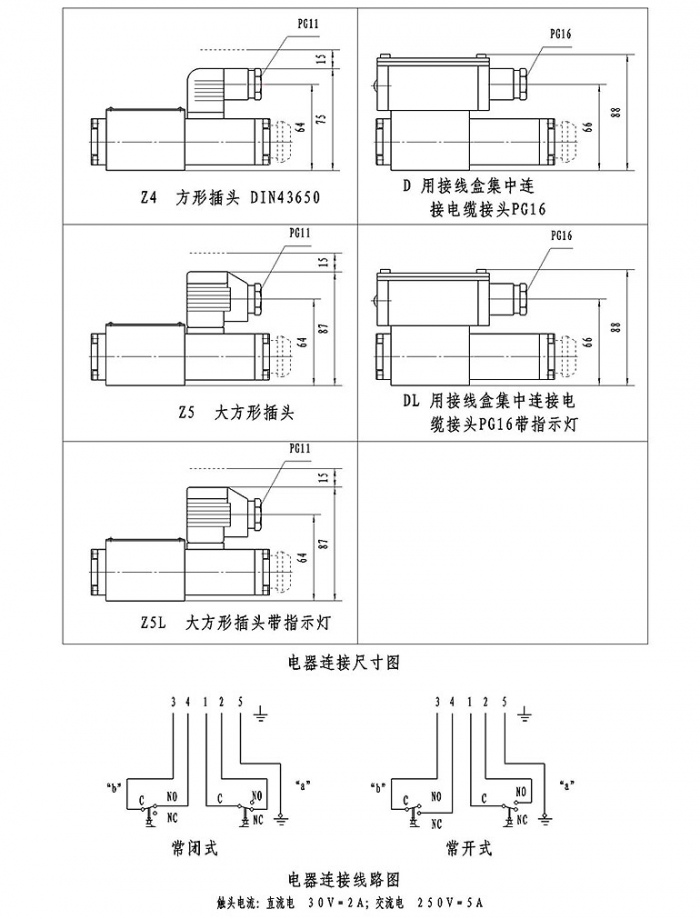

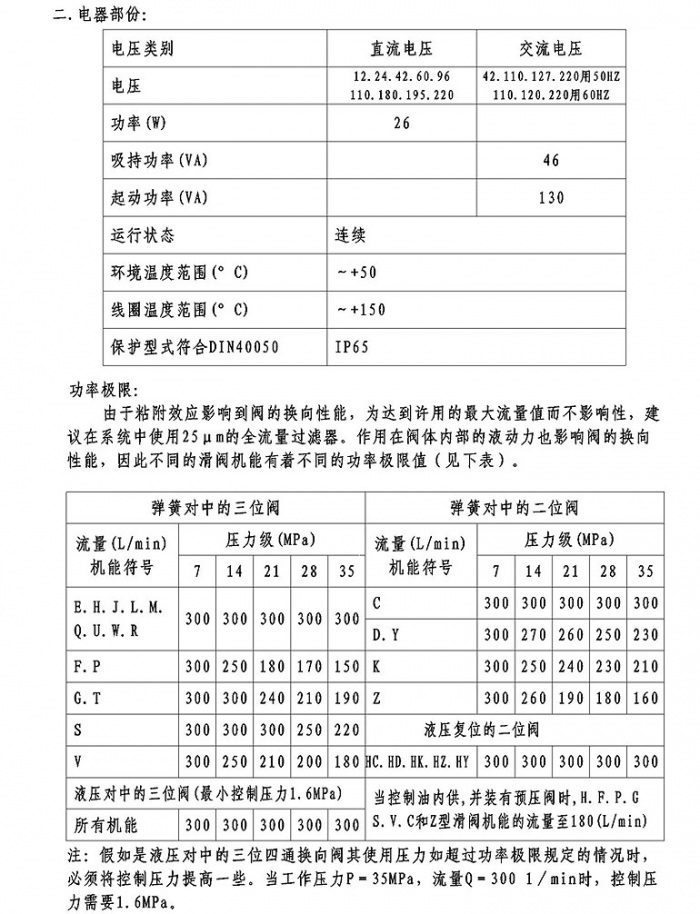

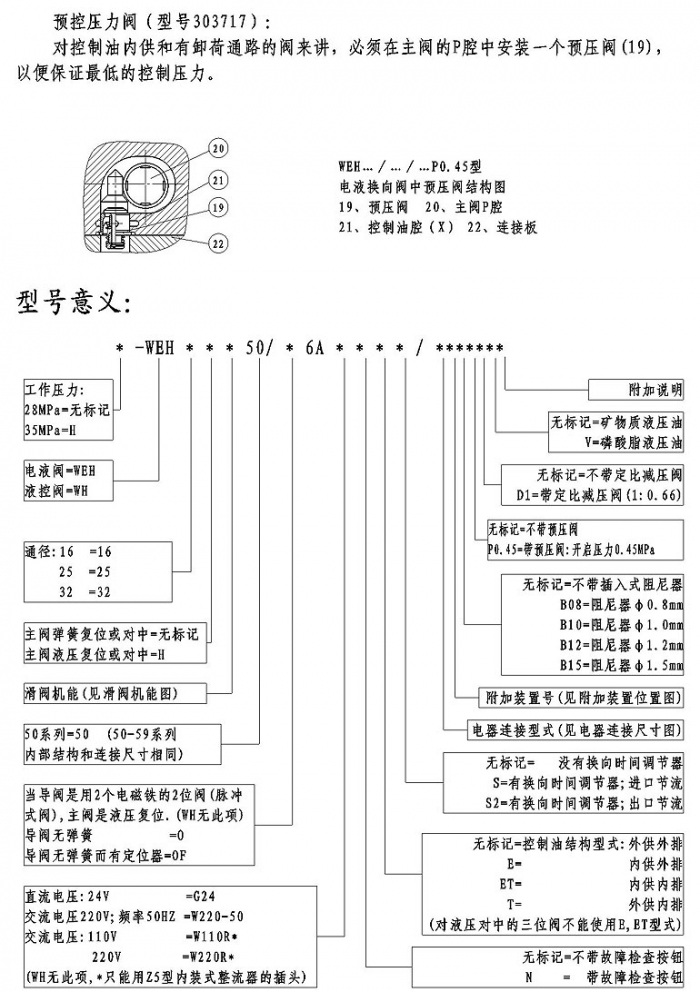

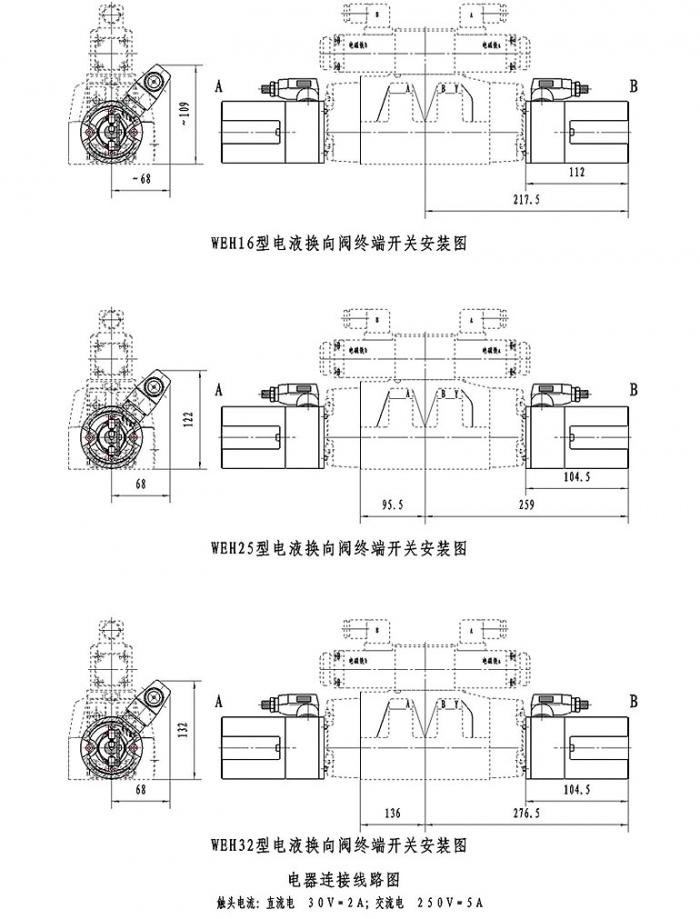

先导控制用的电磁阀有湿式交流或直流的；带或不带故障检查按钮；电气连接型式有单独式和集中式两种；主阀采用弹簧对中和弹簧复位或液压对中液压复位，带或不带换向时间调节器，带或不带主阀行程限制器或者主阀芯终端位置指示器，带或不带主阀终端位置开关；在主阀内可装预压阀；可安装插入式阻尼器；在工作压力超过2 5MPa时可安装减压阀，这种阀共有19种标准型机能。

结构原理

wEH型电液换向阀是用电磁阀作为先导控制的滑阀式换向阀。用于控制液流的通断和流动方向。

该阀主要由主阀体(1)、主阀芯(2)、一个(或两个)复位弹簧带一个(或两个)电磁铁的先导电磁阀组成。

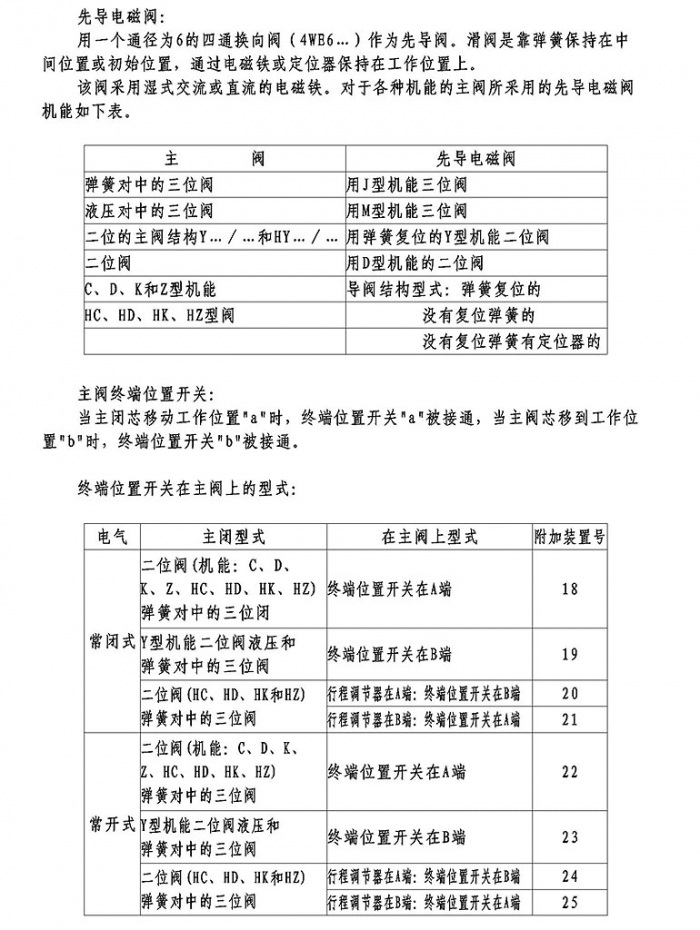

主阀芯(2)借助于弹簧力或液压力保持在中间位置，先导电磁阀可选择湿式交流或直流的电磁铁(5)先导电磁阀可控制主阀的换向。

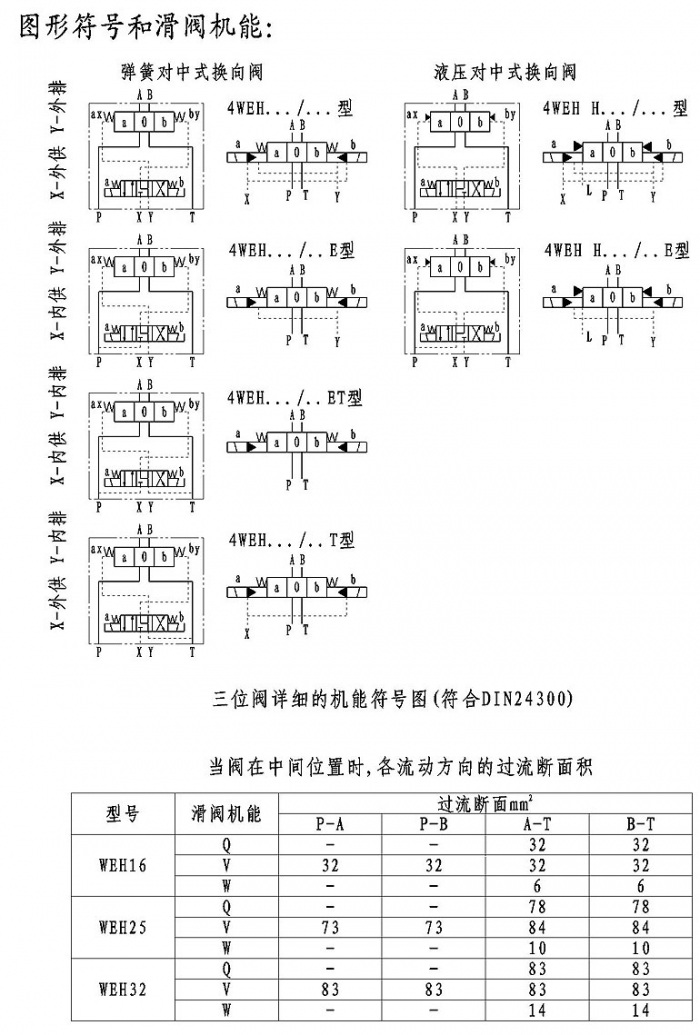

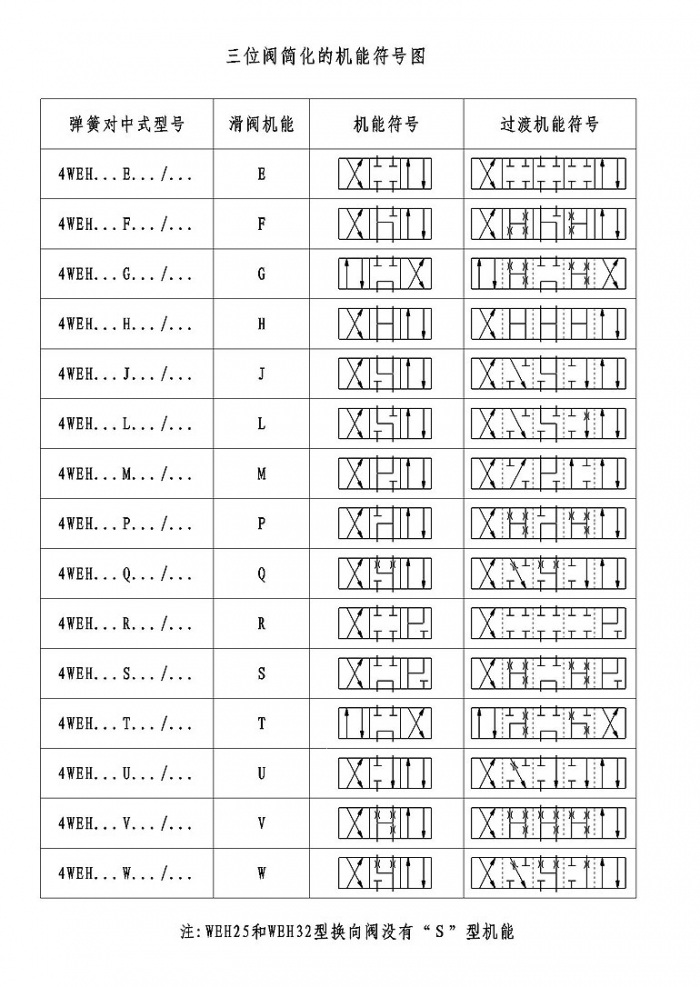

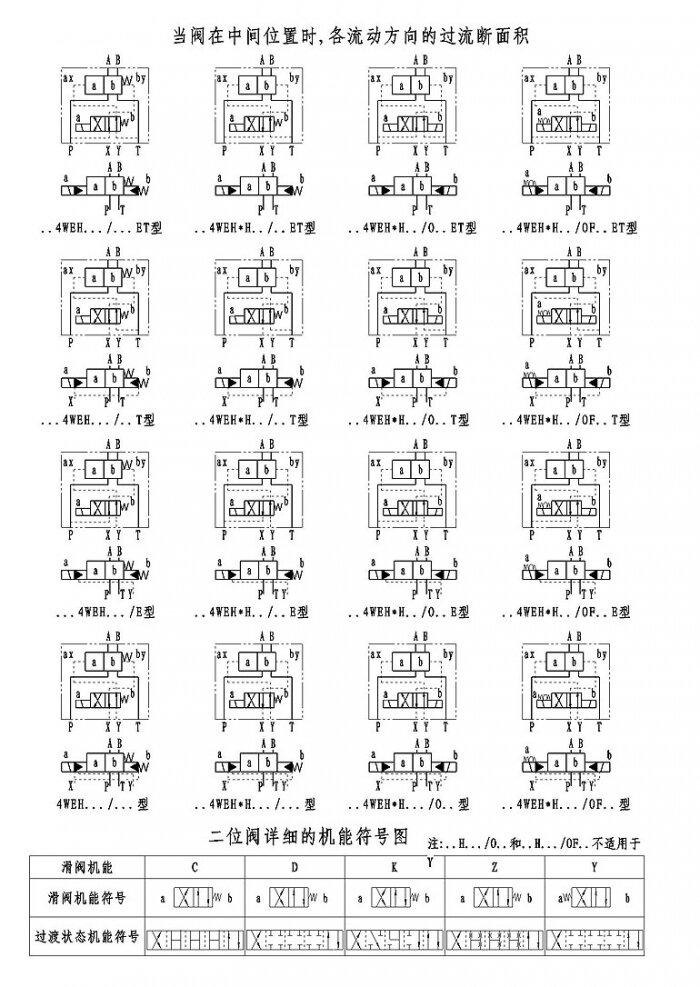

控制油的供给和排出共有4种型式，见机能图。

下面对各种型式阀的说明：

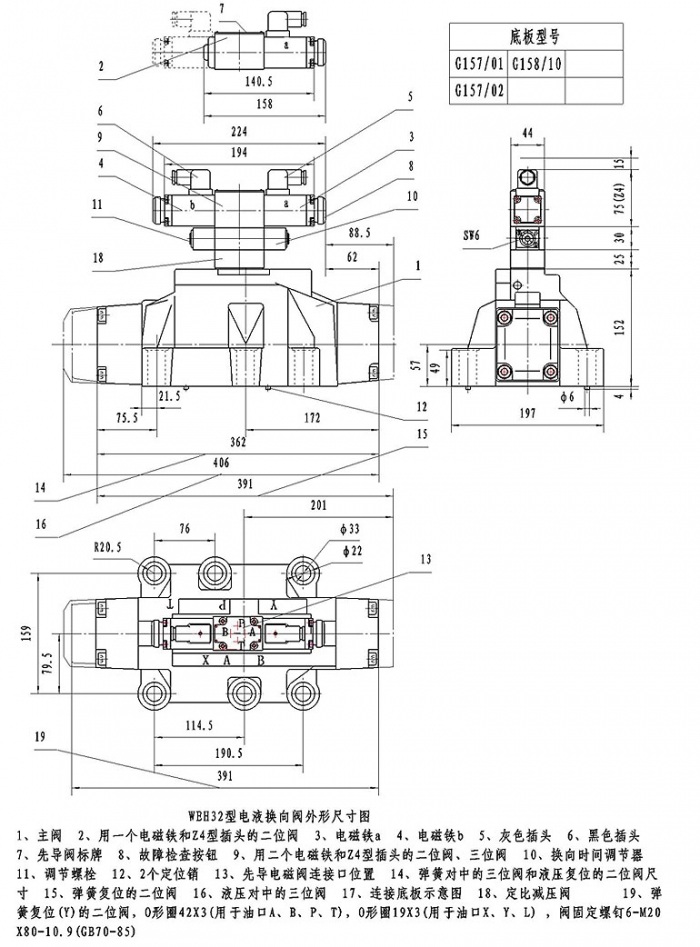

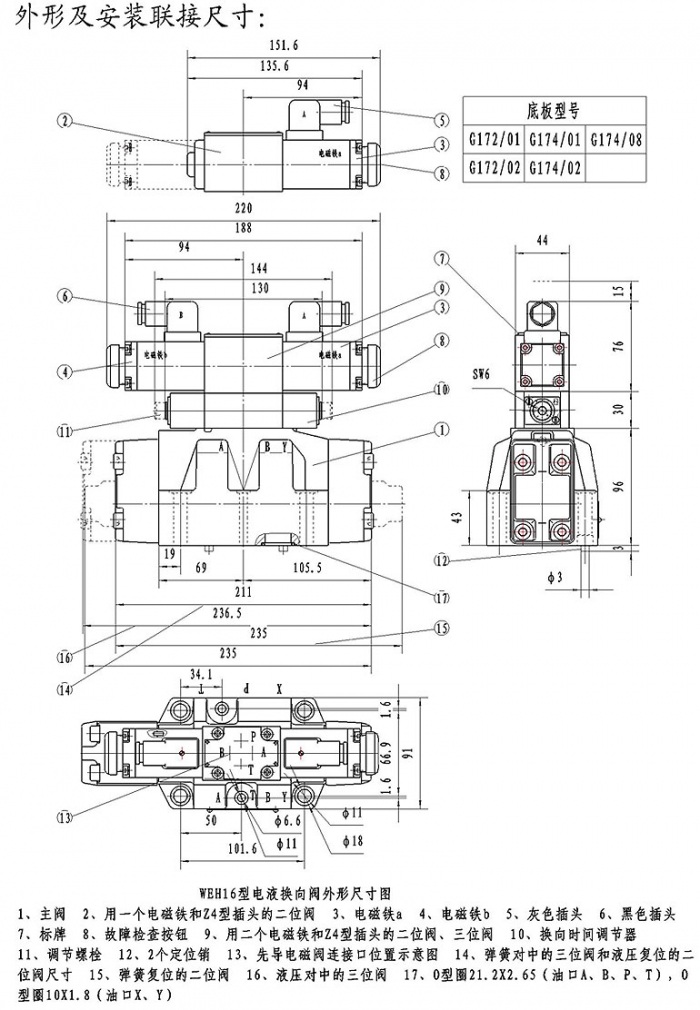

主阀是弹簧对中式的三位四通换向阀(如wEH型电液换向阀结构图所示)：

主阀芯(2)是由两个弹簧(3)保持在中间位置上，两个弹簧腔通过先导电磁阀(简称导阀)与油箱相通。控制油经管道(7)进入到导阀(4)中，当导阀换向时压力油作用在主阀芯两端中的一个端面上，推动主阀芯移动，接通相应的油口，从而改变液流的流动方向。

当电磁铁断电时，导阀芯回到初始位置上(脉冲式阀除外)，两弹簧腔(6)通过导阀与油箱相通，在弹簧力的作用下主阀芯(2)回到中间位置上。弹簧腔中的油经导阀通过外排口Y或内部通道T排出。

换向时间调节器：

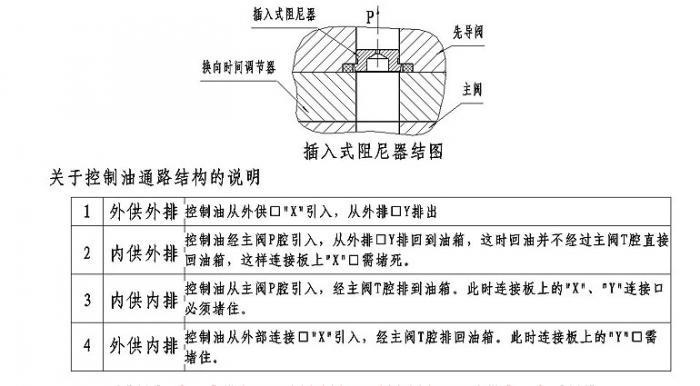

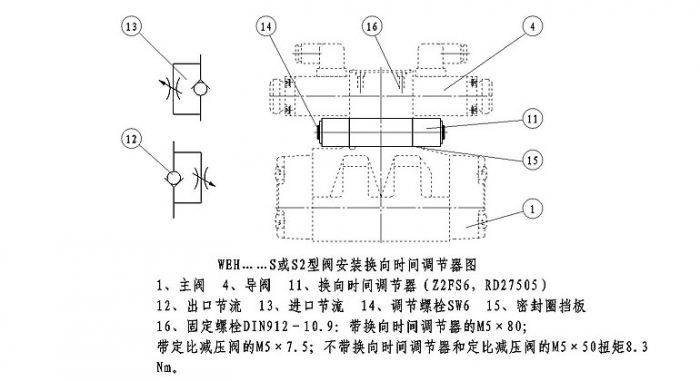

为了调节主阀的换向速度，在导阀和主阀之间可安装一个叠加式单向节流阀，用它控制从导阀进入到主阀芯两端的供油量，从而改变主阀的换向速度。

调节螺栓顺时针旋转，主阀换向时间长，反之主阀换向时间短。

这个叠加式单向节流阀节流方式有进口节流和出口节流两种。若从进口节流改为出口节流时，只要将阀张长轴旋转1 80度后重新装上，再安装上导阀即可。

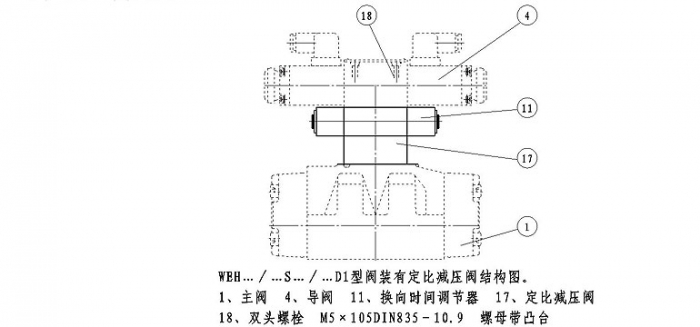

定比减压阀：

当控制压力超过25Mpa时必须使用定比减压阀，减压比1：0．66。

在安装定比减压阀后，技术规格上最小的控制压力必须提高志0.66/1=1．51 5倍。

当控制油内排时，同时又用预压阀(P 0．4 5)并且控制压力减少到O．3MPa时，就不能再使用定比减压阀。
