QTZ※自升式塔式起重机液压顶升系统
来源：泸州长江液压件二厂有限公司
发布时间：2017-05-20 10:27:32
一、用途：
QTz※自升式塔式起重机液压顶升系统用于自升式塔机顶部(起吊横臂、平衡臂和塔帽)的自动升、降。该液压顶升系统比机械式顶升系统结构紧凑，运行平稳、工作安全、振动和噪声小，操作方便、灵活。该液压系统也可用于其它类似功能要求的液压机械。
二、液压系统原理：
齿轮泵供给系统压力油，系统额定压力由溢流阀调整(QTz25已调到13MPa，QTZ30．40．50已调到18MPa，QTZ60已调到21MPa，QTZ80已调到25MPa)，顶升油缸体与外套架和塔机顶部连接，油缸活塞杆与爬升横梁连接，爬升横梁支承在塔身上。当手动换向阀切换时，压力油液经换向阀和平衡阀或双向液压锁进入顶升油缸无杆腔，顶升油缸有杆腔油液经换向阀回油箱，油缸活塞杆伸出，推动外套架和塔机顶部沿塔身向上爬升，手动换向阀向相反方向切换时，压力油经换向阀进入顶升油缸有杆腔，同时开启平衡阀或双向液压锁限速通道，负载时，保证下降的平稳和安全锁紧，油缸无杆腔油液经平衡阀或双向液压锁和换向阀回油箱，顶升油缸活塞杆缩回油缸体，为再次顶升作准备；当手动换向阀处于中位时，由于手动换向阀是“M'，型滑阀机能，压力油直接经换向阎返回油箱，系统卸荷，油缸停止动作。

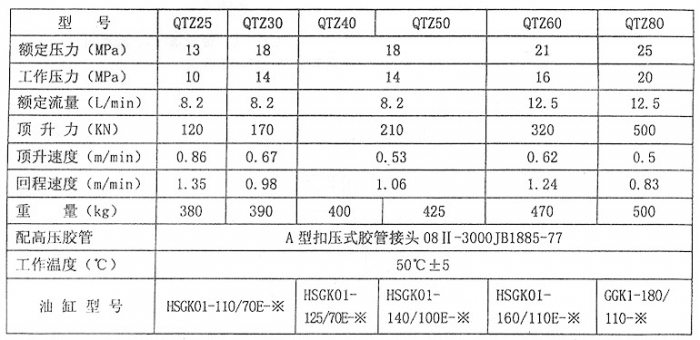

三、主要技术参数(YD系列相同)
注：顶升油缸的行程、安装距、销孔直径根据用户要求确定。
各项参数若有特殊要求，必须在订货合同中注明。
四、使用维护及故障排除
